中電儀器推出40GHz信號源分析儀
作者：admin??????時間：2020年05月04日

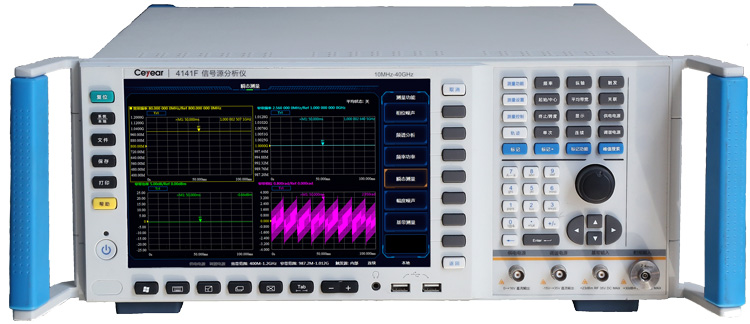

據思儀官網消息：中電儀器4月首發Ceyear思儀新品-4141系列信號源分析儀，可實現頻率10MHz~40GHz、功率-20dBm~+20dBm內的相位噪聲、幅度噪聲、基帶噪聲、頻譜、頻率功率、瞬態等多種測量功能。4141系列信號源分析儀采用雙通道互相關技術，具備優異的相位噪聲、幅度噪聲和基帶噪聲測量靈敏度，是本振等各類信號源設計、生產及維護的好幫手。
優異的噪聲測量功能
最新發布的4141系列信號源分析儀采用正交鎖相技術將相位噪聲與幅度噪聲進行分離，避免了頻譜儀法測量相位噪聲無法剝離幅度噪聲的缺點，可以準確測量相位噪聲。同時采用雙通道互相關技術提高了測量靈敏度，還具有寬帶測量模式，可以準確測量漂移信號（VCO等）的相位噪聲。

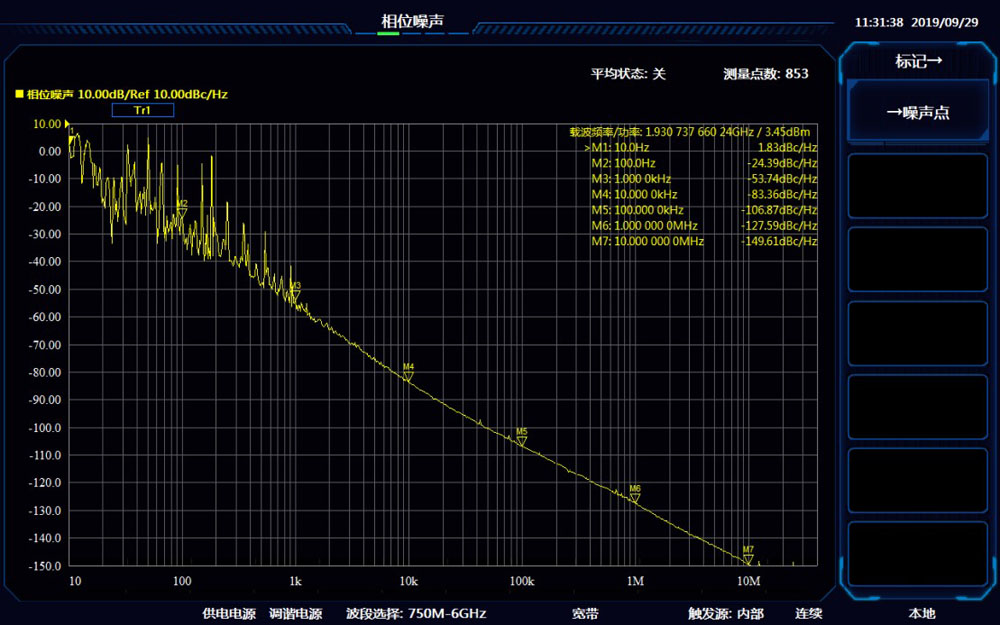

相位噪聲測量（標準模式）

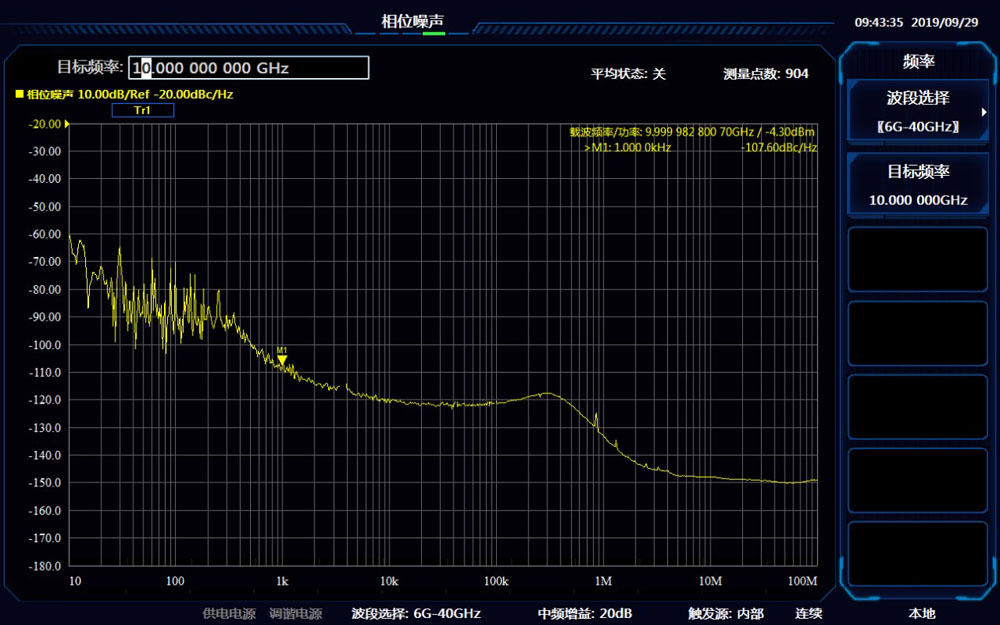

相位噪聲測量（寬帶模式）
在一定工作條件下相位噪聲與幅度噪聲會相互轉化，獨立測量這兩種噪聲十分必要，4141系列信號源分析儀采用數字檢波技術將幅度噪聲提取出來進行測量，工程師可以通過對鏈路各節點的幅度噪聲和相位噪聲進行對比分析，從而定位問題，優化設計。
